ABS工程塑料成型品龜裂的原因有哪些？產(chǎn)生ABS工程塑料制成品龜裂現(xiàn)象的原因，主要分三個(gè)方面，第一、化學(xué)破壞；第二、應(yīng)力破壞；第三、疲勞破壞。下面我為大家做詳細(xì)說明ABS工程塑料制成品龜裂現(xiàn)象的原因：

一、化學(xué)破壞：

部件與化學(xué)品接觸后，隨時(shí)間增加而產(chǎn)生規(guī)律現(xiàn)象。

特征：龜裂處有接觸化學(xué)藥品；破壞面無明顯白化。

二、應(yīng)力破壞

內(nèi)應(yīng)力破壞-部件隨時(shí)間增加而產(chǎn)生規(guī)律現(xiàn)象。

特征：歸列出現(xiàn)于應(yīng)力集中處；歸列處就隨時(shí)間增加；破壞面無明顯白花。

外力破壞：負(fù)荷大于降服應(yīng)力產(chǎn)生的破壞。

特征：部件在受力后產(chǎn)生破壞；破壞面有明顯白化。

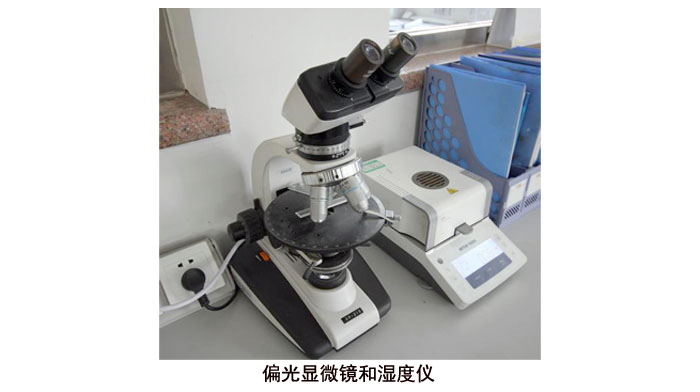

應(yīng)力檢測(cè)方法：透明材料采用非破壞性檢測(cè)，通過偏光儀檢測(cè)法檢測(cè)；非透明材料，采用破壞性檢測(cè)，通過溶劑檢測(cè)法檢測(cè)。

產(chǎn)生內(nèi)應(yīng)力集中的原因分析 ：

1、低模溫注塑，

2、點(diǎn)澆口水口附近，

3、部件中有直角或柱位

4、金屬嵌入式注塑

三、疲勞破壞

部件承受一定的反復(fù)負(fù)荷（小于降服應(yīng)力）產(chǎn)生的破壞。

特征：破壞處明顯白化；破壞面斷口去游貝殼條紋。

    青島中新華美塑料有限公司作為奇美投資的塑料染色、改性加工企業(yè)，20年來從未改變，技術(shù)精湛、實(shí)力雄厚，長(zhǎng)期供貨穩(wěn)定，滿足您在改性塑料、染色塑料 、奇美原材料的需求，服務(wù)熱線： 400-606-8757 、137 9288 6757   （微信同號(hào)）。
